Efter sommaren 2009 så fick jag inspiration från en  jobbkollega att ge mig på ett spännande projekt...

Det började med 2 stycken 16mm MDF-skivor.

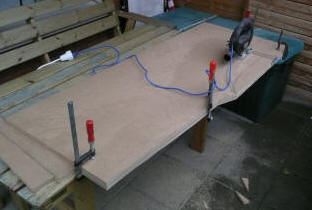

Byggfirman hjälpte till att kapa upp till hanterbara bitar. (Som gick in i bilen)
Efter att ha ritat linjer på vad som skulle bli sidorna så började jag såga.

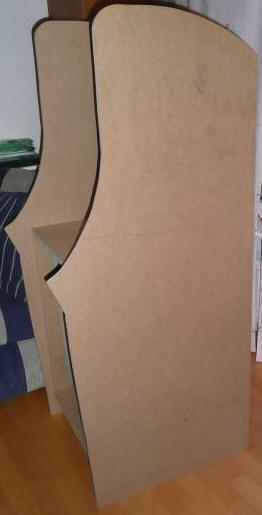

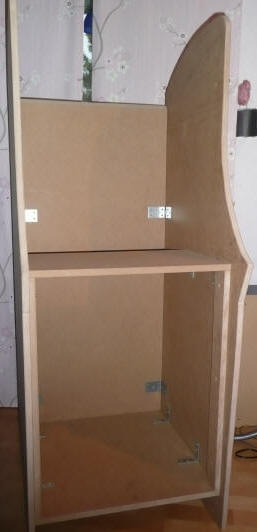

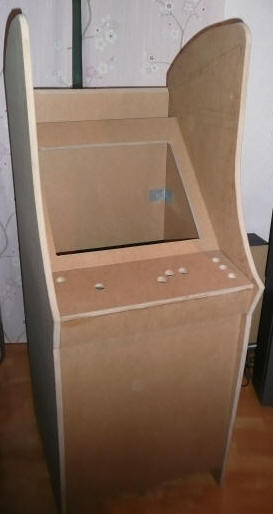

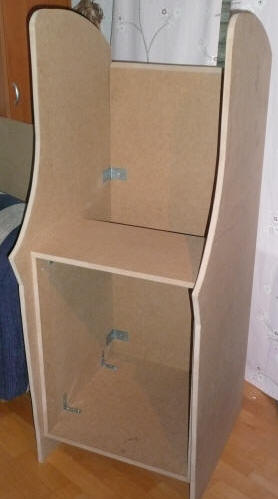

En stomme till vad som kanske blir en bra låda för lite nostalgi...
jag valde att använda vinkeljärn för att sätta ihop alla bitar. Jag vet att vissa väljer att limma upp lister och fästa mot. Men detta sitter som berget och räcker gott.



Om någon känner igen formen så är mallen från arcadespelet Ms.Pacman

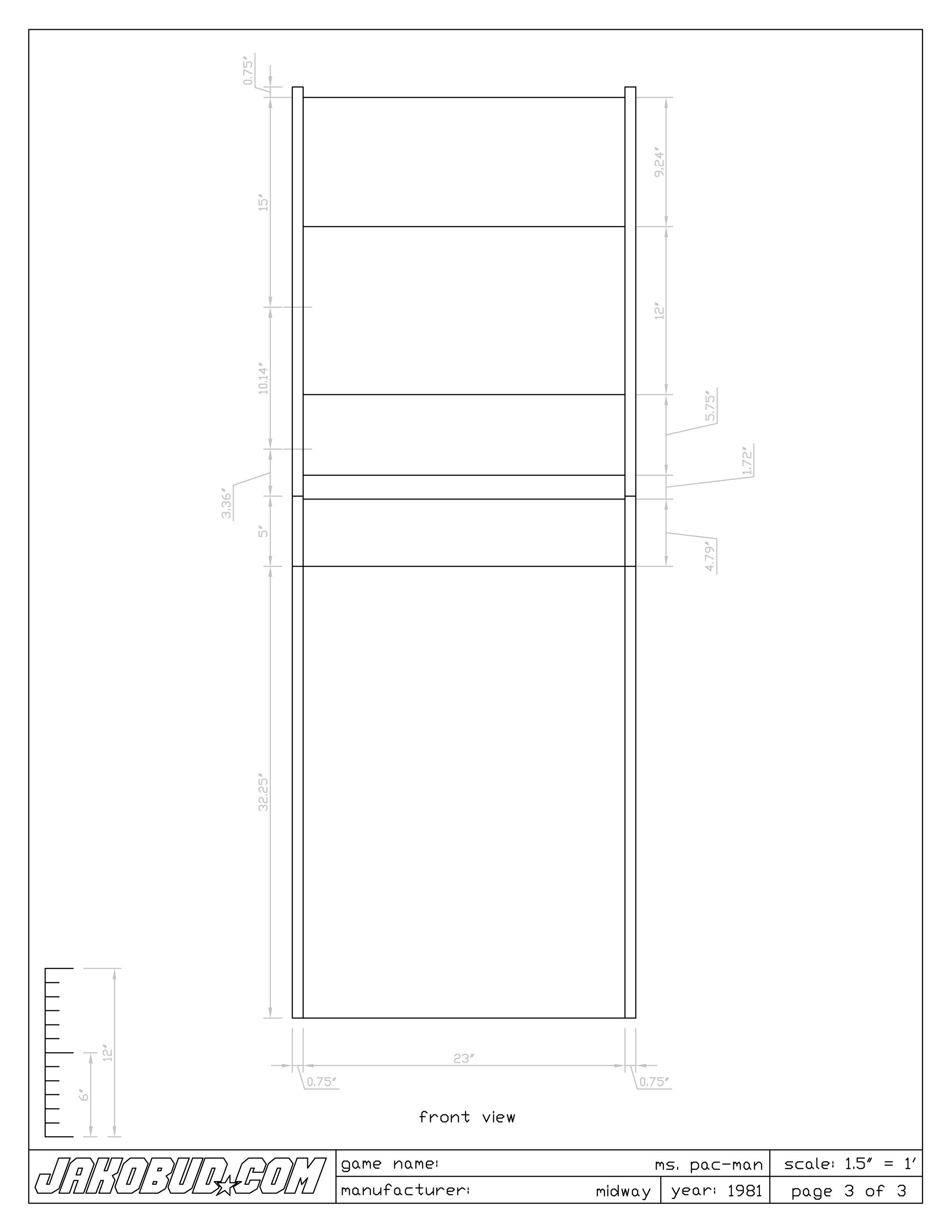

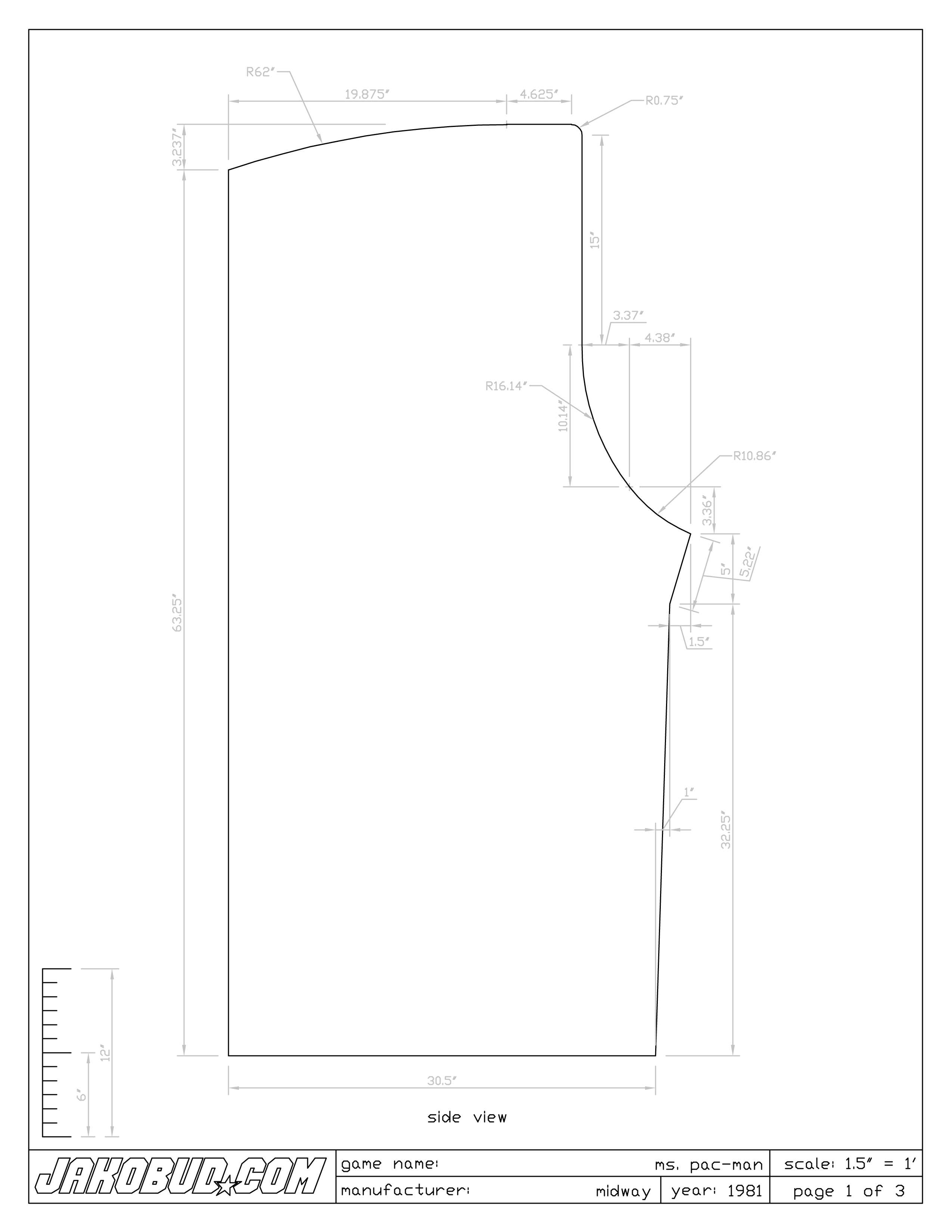

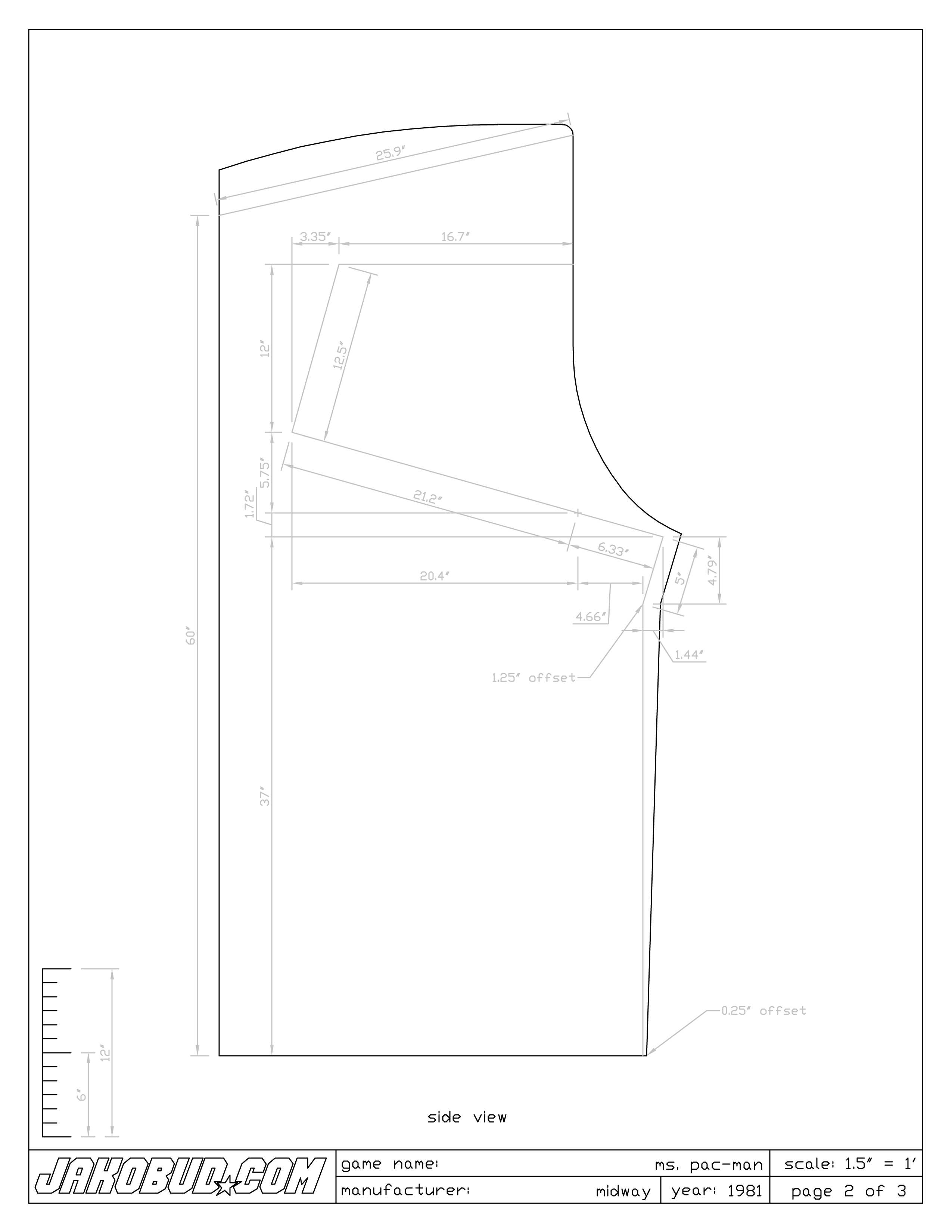

Här är orginalritningarna för MS.Pacman.

Jag villa skala ner min lite för att spara plats. Så jag utgick från att jag ville ha kontrollpanelen
på 70cm höjd. Sedan ritade jag fritt direkt på första skivan.

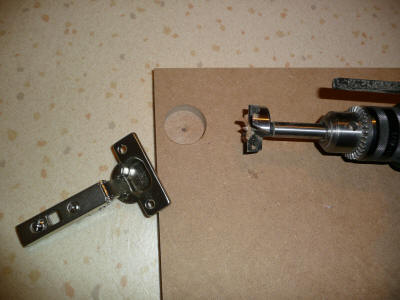

Dags för frontluckan. Gångjärn monteras i "dörren".
Det var lite klurigt att vara exakt med måtten, men jag jämförde med ett köksskåp.

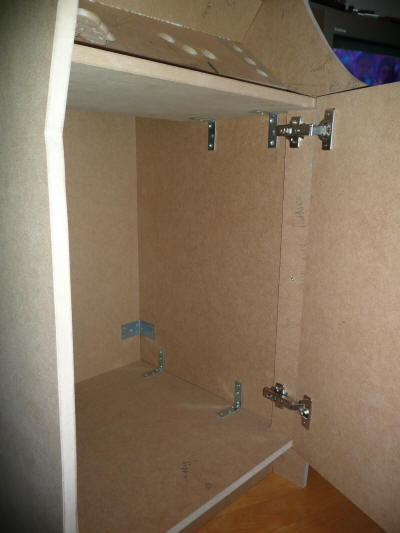

och fästen i kabinettet. Sedan var det bara att hänga på dörren.

Det är inte många millimeter tillgodo för dörren. Men den öppnar utan problem.
Notera min "urfräsning" för joysticken. En fattigmansurfräsning för hand med försänkningsborren.
Detta för att joystickspaken var ganska kort.

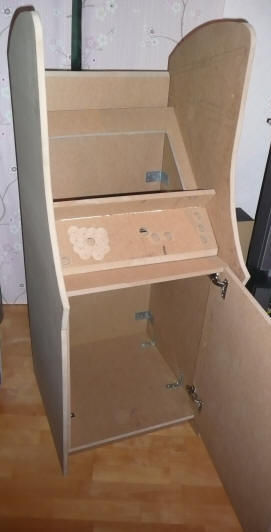

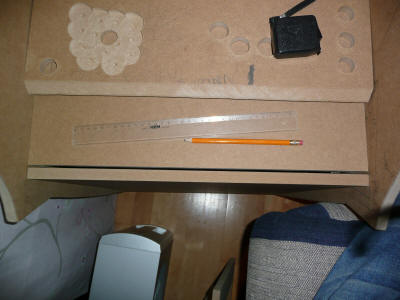

Kontrollpanel & skärmhållare på plats.

Kontrollpanelen kommer kunna lyftas och dörren kan öppnas.

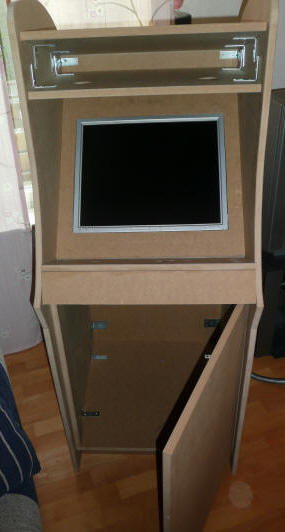

Här är "taket" på plats. Utrymme för högtalare & marquee.



Här är en MYCKET ENKEL skiss på hur bildskärmen är upphängd. 2 MDF-"klossar" som sitter i överkant & underkant.
Skärmen var precis såpass tjock att glasskivan kunde läggas på utan att trycka ner knapparna i fronten på skärmen. puh!

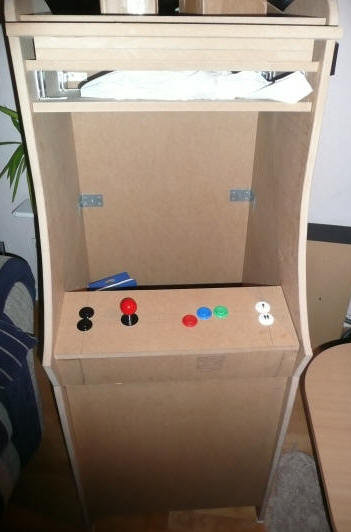

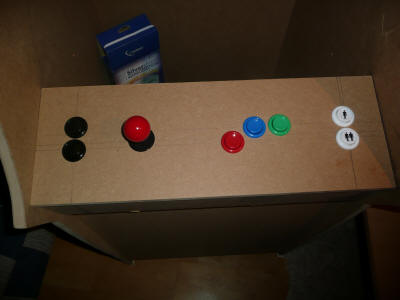

Här är joystick och knappar monterade.

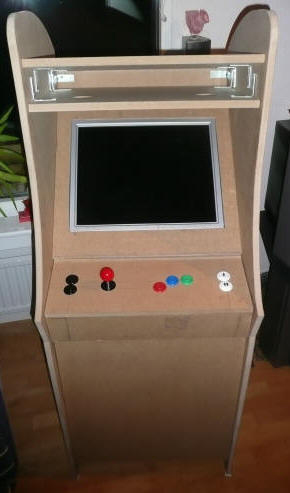

Jag är inte nöjd med denna kontrollpanel. Men den för duga för stunden. Joysticken borde vara mer till höger och dom svarta knapparna längre bort. men som sagt. Kontrollpanelen är helt löstagbar och kan "enkelt" byggas om.

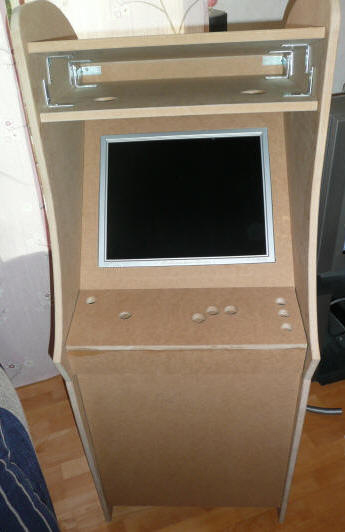

Skärm och knappar på plats.

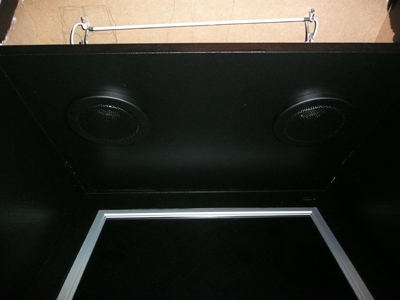

Nu är även ljus & högtalare på plats. Inte så snyggt ännu, men äntligen spelbar.

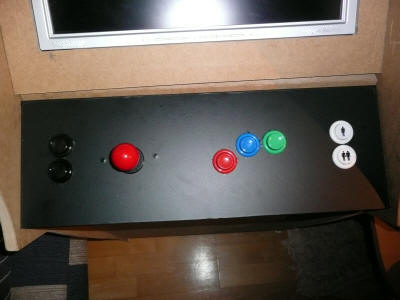

Med svart självhäftande "klisterplast" så blev kontrollpanelen snyggare snyggare.
Som sagt, jag är inte nöjd. men det får duga just nu.

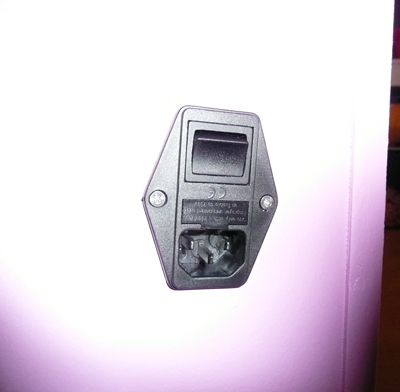

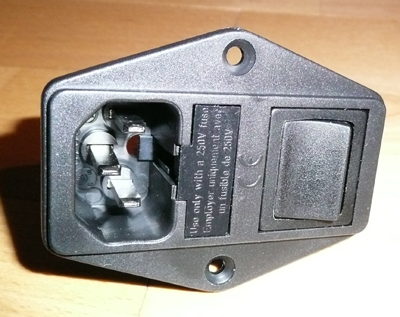

Här är huvudströmbrytaren/stömkontakt som kommer sitta i bak.

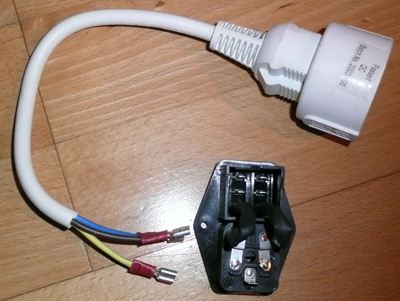

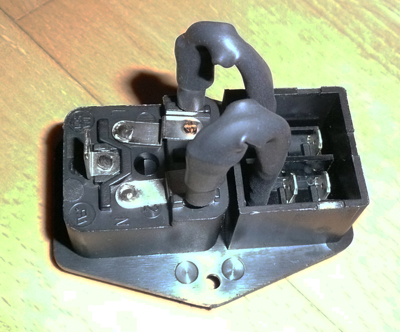

och min tjusiga bygling inklusive krympslang.

Jag monterar en kort kabel med kontakt inne i lådan. Och sedan en grendosa.
(jag hade inte hjärta att klippa sönder kabeln på grendosan utan det var roligare att bygga denna lösning)

ÄNTLIGEN! Dags at börja måla. Först, grunda med vit primer.
Notera hur tjusigt färgen rinner inne i lådan...

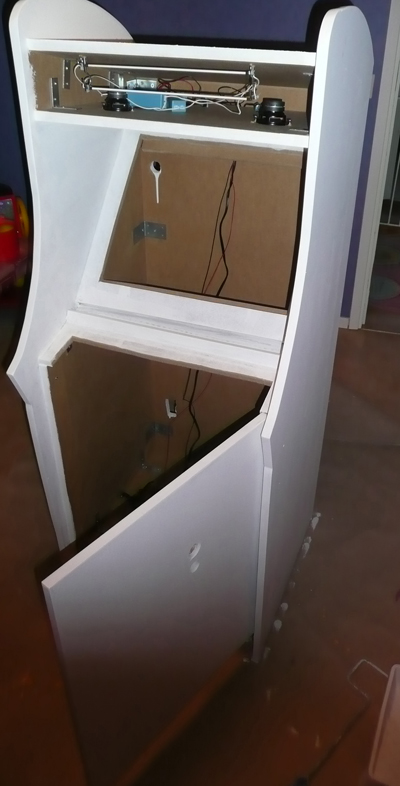

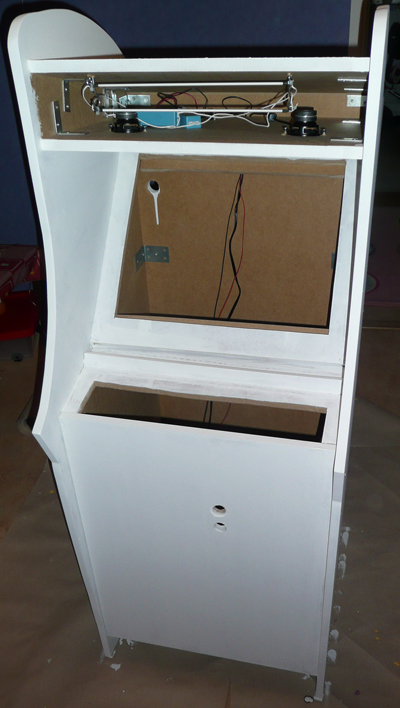

Så ja. Grundmålningen klar!

Eftersom den ska stå i dotterns rum och att jag inspirerats av
"Bellas arcade" så ska det vara en rosa maskin.

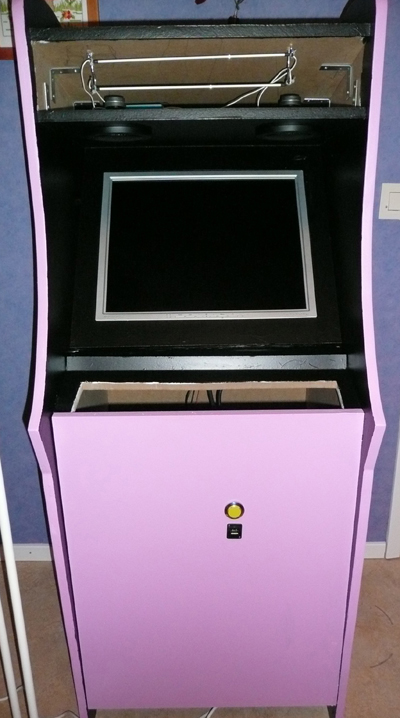

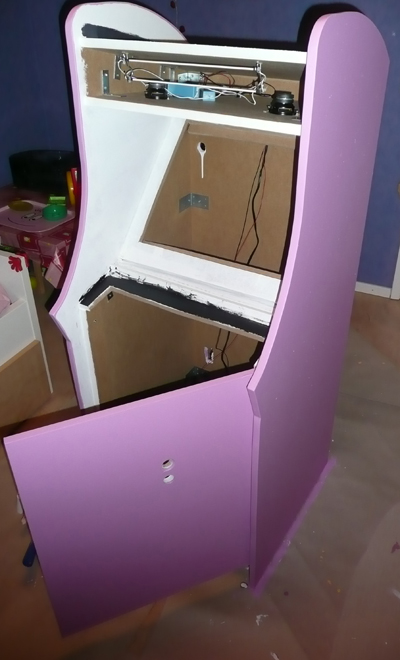

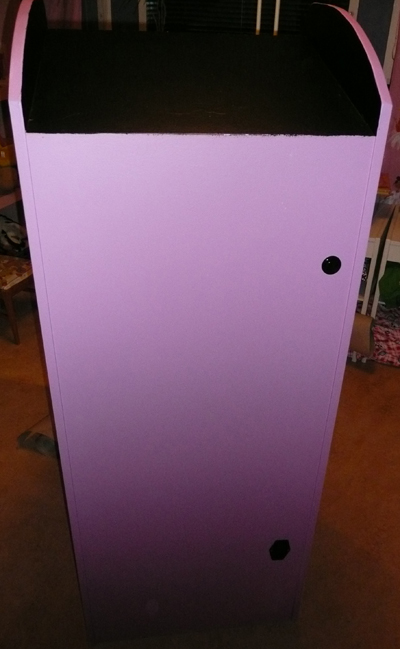

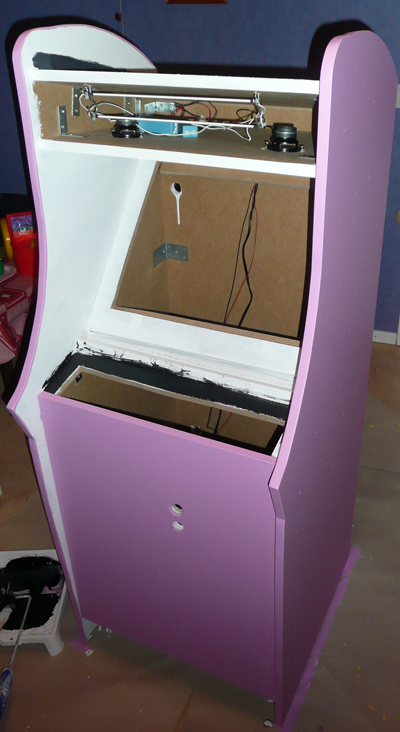

Rosa färg på plats.

Resten får bli svart.

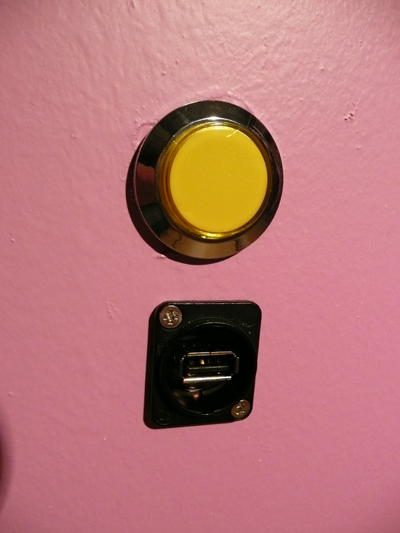

Istället för myntinkast så finns en knapp(Med 5volt lysdiod).. "No Coin Arcade".
Satte även en USB-port under.
(jag kommer köra Stepmania med dansmatta på maskinen och den ska enkelt kunna pluggas in)

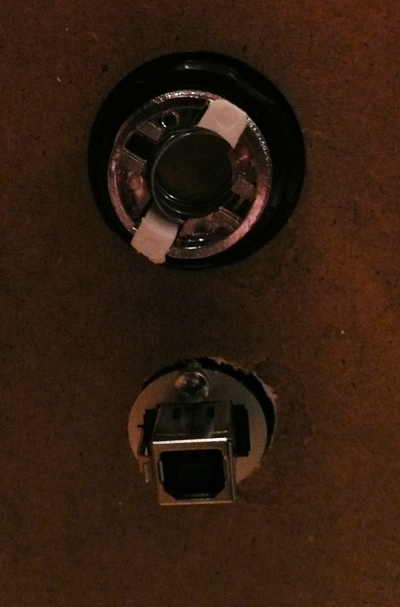

Så här ser usbkontakten ut på insidan. Den är vändbar. Enkelt och smart.
Det översta är "mynt-knappen" som kommer ha en lysdiod i sig.

Baksidan.
Startknappen satte jag i bak, och strömkontakten syns längst ner.

Jag vet att det är uppochner, men jag ville ha knappen överst.

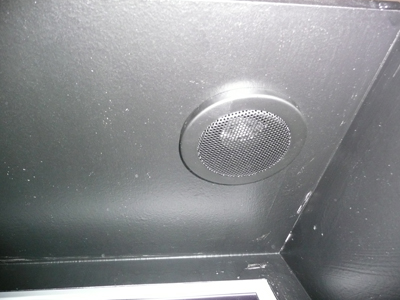

Högtalargaller på plats.

-"Pappa, är det färdigt snart?"

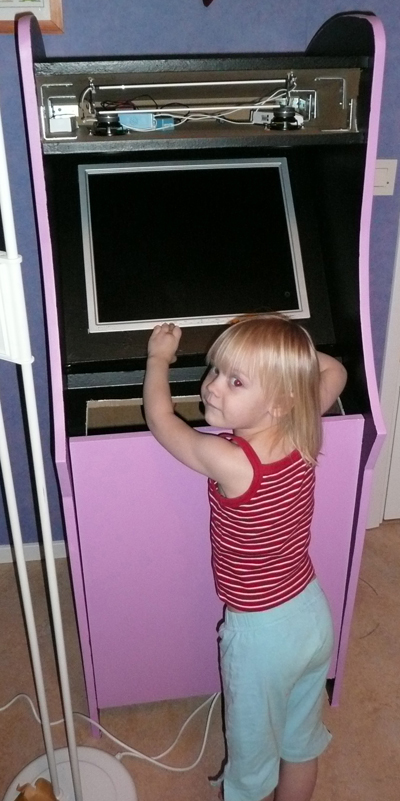

Dags att installera datorn. Windows XP får bli värd.
Markisen är tillfällig, bara slängde ihop något på 5 minuter för att testa.

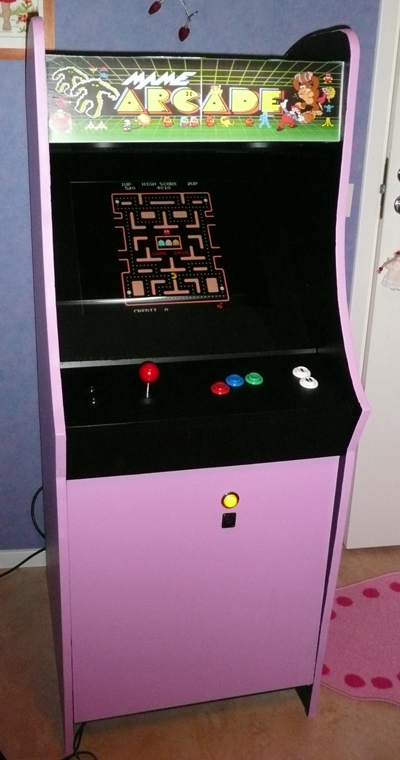

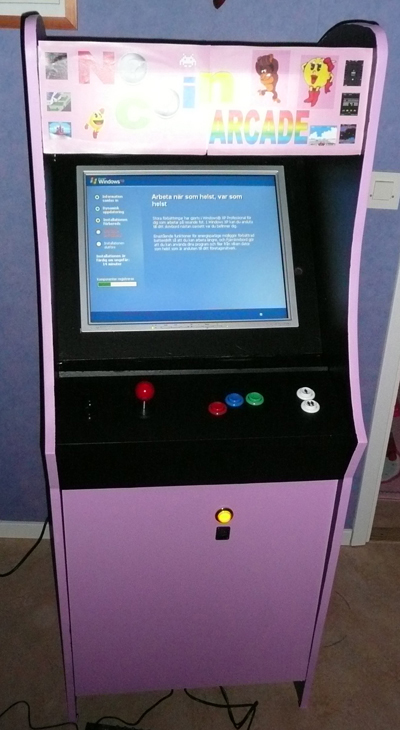

yay! KLART att spela. Snodde en annan markis, denna är också temporär.
men den kan duga tills vidare.

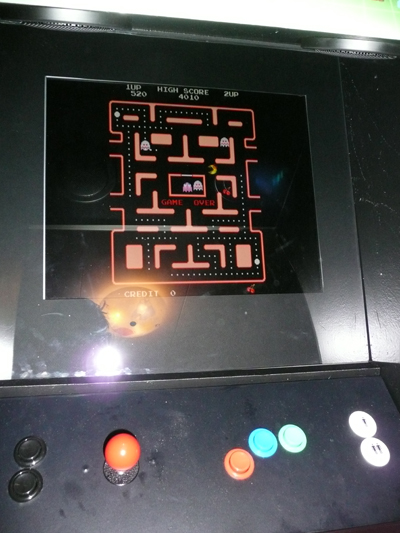

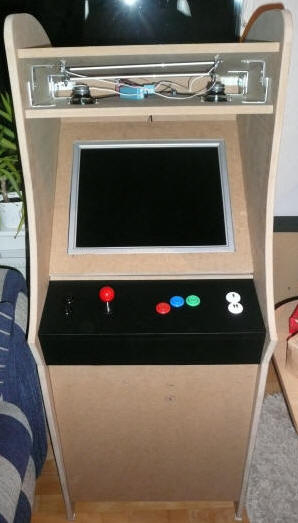

Här syns skärm & panel. En 6 mm glasskiva med gråtonat glas ligger framför skärmen.
Riktigt behaglig bild. Jag köpte ett stort svart papper 60x60cm som ram runt skärmen för att täcka silver-ramen.

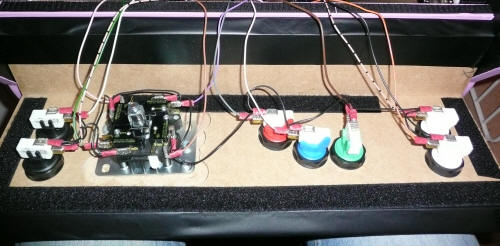

Bilden nedan visar kontrollpanelen under. Härliga sladdar.
Jag använder kardborreband för att hålla panelen på plats. Fungerar jättebra.

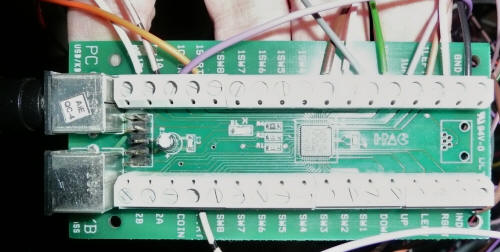

Här är en bild på ipac-kortet. Detta har stöd för 32 brytare.. dvs 2 joystickar m.m.






This is it!





Klippet nedan visar uppstart av maskin & ett spel. :)

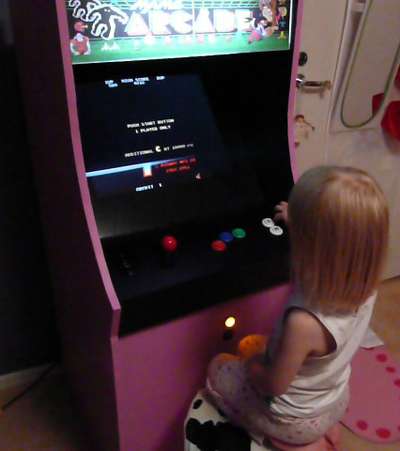

Dottern tyckte det var kul. Puh! Success.

Här visar jag Maximus Frontend. (Sök på Youtube.. finnas massor andra)



Kvar att göra:

• Alla spår av Windows XP ska bort. Enbart Frontend ska synas. = KLART
• Frontend ska snyggas till. Den ska innehålla...
  • Mame emulator för arkadspel.
  • Commodore 64 emulator.
  • Stepmania för en dansmatta som ansluts via USB.
  • Amiga emulator.
•   Markis-logon i fram ska skapas.
•   Snygga upp denna webbsida.
• Designa lite egen grafik i menyerna.

TACK! Mats för hjälpen att skapa en bra logo. (Överst på denna sida)



Vad jag skulle gjort om jag kände att jag har mer tid:

• Finish.... Den målade ytan skulle kunna vara mycket slätare och blankare om jag spenderade några timmar på att putsa. Men jag varken orkar eller hinner.
• Kontrollpanelen. Jag är inte helt nöjd med hur knapparna sitter. men det fungerar och får vara tills vidare.
• Flera kontrollpaneler. Denna är enkelt utbytbar och jag skulle vilja ha en panel med spinner(Arkanoid) och en med trackball(Missile command).





Hur det fungerar.

Alla knappar & Joystick är kopplade till ett "Ipac2-Interface".
Detta är ett kort med logik. Det är i sin tur kopplat med USB till datorn.
Kortet klarar av att hantera 32 samtidiga knapptryckningar... Försök det med ett tangentbord.
Det bästa - Det är förprogrammerat för MAME-emulatorn. så det fungerar direkt.

Startknappen ibak är kopplad till datorns start-relä.
Grenkontakten i lådan har en Master/slave-funktion.
Dvs När datorn startar så får grendosan signal via en USB-kabel och ger ström till högtalarna, ljus och monitor. Så smart!

När Windows startas så har jag med "Instant Sheller" bytt startupbild & bytt från explorer.exe till Maximus som Windows shell.
Vilket gör att min Frontend startar direkt. Maximus frontend har en medföljande "theme-editor" så man kan skapa sin helt egna layout.
Just nu så använder jag en medföljande.
Maximus har stöd för mängder av olika emulatorer.
Men jag har bara konfigurerat för Mame, Stepmania & commodore64.
Och det första man väljer är vilken emulator man vill köra.
Sedan så listar Maximus alla rom-filer den hittar för vare emulator, så det är bara att välja spel och starta.

Just nu finns följande...

1. En version av mame med cirka 30 favoritspel.
2. En annan version av mame med över 6000 spel.
3. Commodore 64
4. Stepmania (Med dansmatta)
5. Nintendo


Får jag tid så slänger jag in Amiga emulator med... kanske andra också. :)

Ipac-kortet har stöd för mycket och gör att man enkelt kan hoppa ur emulator, in i service-lägen, pausa, sköta volym.





Hårdvara
Joystick, knappar & kontrollerkort.	www.ultimarc.com
MDF träskivor	Bejjers byggmarknad
Grendosa med master/slave funktion. Högtalare.	MediaMarkt
Lysrör (2 Stycken 12 volts)	Svebry
Självhäftande plast till kontrollpanel	Sandbergs Papper & Present AB
Vinkeljärn & skruvar	Coop Forum
Gångjärn	Biltema
USB kontakt, Strömkontakt med brytare	Elfa
Högtalargaller	www.hifikit.se
PC med Intel P4 med 1 GB Ram och taskigt grafikkort. Duger perfekt för detta.	En gammal pc jag hade hemma.
Skärm 19" platt	Vilken IT butik som helst.
Dansmatta till Stepmania & Adapter.	PS/2-dansmatta med USB-converter.



Mjukvara
Operativsystem	Windows XP Pro
Frontend - Maximus	www.maximusarcade.com (25$)
Arcad-emulator - Mame	www.mamedev.org (Gratis)
Commodore 64 - CCS64	www.ccs64.com (30$)
Stepmania - Dansspel	www.stepmania.com (Gratis)
Instant Sheller - Gömmer Windows.	URL (gratis)
